Motronic 1.3 wiring schematic
http://www.carsoft.ru/avtorepair/ecm/14_4.pdf
pin table motronic 1.3 for Peugeot 205,309,405,Citroen BX
Engine Block XU9JAZ

http://dl.bmworg.ru/repair/electro/Motronic_1_3.pdf
ECU Motronic 1.3 for XU9JAZ

http://www.aussiefrogs.com/articles/ecu_xu9/
ECU Diagrams XU9J2 & 4 Engines
โดยคุณ : ji - Gotji ICQ : - [ 9 พ.ย. 2004 , 19:54:09 น. ]
ตอบ คนที่ 1
รวมข้อมูลของระบบหัวฉีด xu9j2&4 xu9jaz
โดยคุณ : ji [ 9 พ.ย. 2004 , 19:56:49 น.]
ตอบ คนที่ 3

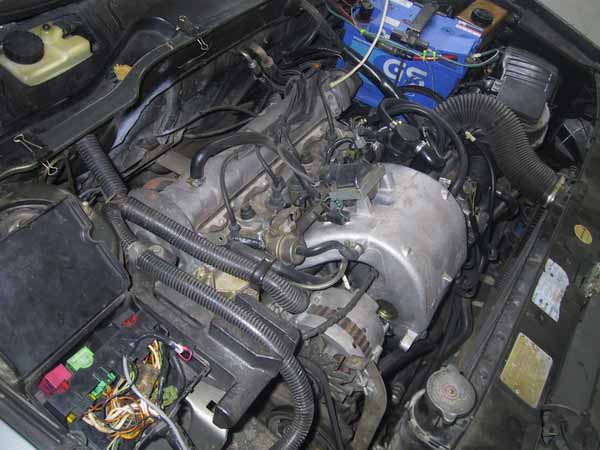

หน้าตาของเครื่อง XU9JAZ วางใน 405GR
แทนบล๊อค XU92C ระบบหัวฉีดและwiring ตามลิงค์ด้านบน
โดยคุณ : ji - Gotji [ 10 พ.ย. 2004 , 07:49:49 น.]
ตอบ คนที่ 4

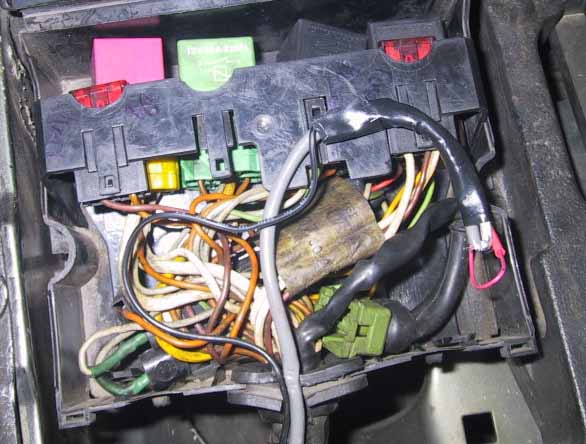

ข้อมูลรีเลย์ในห้องเครื่องเพิ่มเติม
1 Injection supply relay
2 Pump control relay
3 Compressor relay
4 Automatic transmission signal relay
เรียงจากซ้ายไปขวา
มีท่านใดวางเครื่องตัวนี้มาบ้างครับ
โดยคุณ : ji - Gotji [ 10 พ.ย. 2004 , 07:58:36 น.]
ตอบ คนที่ 5
ขอบคุณสำหรับข้อมูลที่มีประโยชน์มากเลยนะครับ อ่านกระทู้คุณ Gotji อยู่บ่อยๆ และมีความนับถือโดยส่วนตัว ผมเดาว่าคุณเป็นวิศวกรไฟฟ้าไม่ทราบว่าถูกหรือไม่ครับ ข้อมูลทางเทคนิคแน่นดีครับ
ว่าแล้วก็ถามซะเลยว่าไม่ทราบว่ามีวงจรควบคุมพัดลมระบายความร้อนหม้อน้ำ (Bitron Temperature Control Unit) หรือเปล่าครับ รวม Wiring ไปพัดลมและคอมเพรสเซอร์ด้วยนะครับ ขอบคุณครับ
โดยคุณ : ฤทธิ์ อำมหิต - ฤทธิ์ [ 12 พ.ย. 2004 , 13:08:20 น.]
ตอบ คนที่ 6
ที่จริงผมเป็นเจ้าของโรงกลั่น โรงไฟฟ้า และล่าสุดเป็นเจ้าของ MCOT ล่าสุดๆ กำลังจะเป็นแม่งเม่าครับ......
มะได้เป็นวิดวะกอนไฟฟ้าครับ และวงจร TCU ก็ไม่มีครับ มันยังเป็นความลับที่รอการค้นพบอยู่ ผมก็อยากทราบครับเพราะมันเป็นตัวไขปัญหาระบบไฟฟ้าของ PG405
โดยคุณ : JI [ 12 พ.ย. 2004 , 15:21:34 น.]
